FaciLock

Bannière FaciLock

Serrure connectée à reconnaissance faciale, construite autour d’un Raspberry Pi 5, d’un Arduino (digicode, écran LCD, son) et d’une application mobile React Native.

[!NOTE] Projet réalisé en juin 2025 dans le cadre de mon Bac Pro Systèmes Numériques, avec les outils et les connaissances que j’avais à ce moment-là. Il n’est plus maintenu.

Sommaire

Fonctionnement

La porte peut être ouverte de trois façons : par reconnaissance faciale, par code sur le digicode, ou à distance depuis l’application mobile.

  1. Au repos, le Raspberry Pi affiche un écran d’accueil avec l’état du verrou.
  2. Un appui sur le bouton active la caméra pendant quelques secondes.
  3. Le visage filmé est comparé aux visages enregistrés dans tetes/.
  4. S’il est reconnu, le relais déverrouille la porte et un message s’affiche sur le LCD.
  5. Sinon, une courte vidéo du visiteur est enregistrée et une notification push est envoyée sur le téléphone.
  6. La porte se reverrouille automatiquement, puis le système revient à l’écran d’accueil.

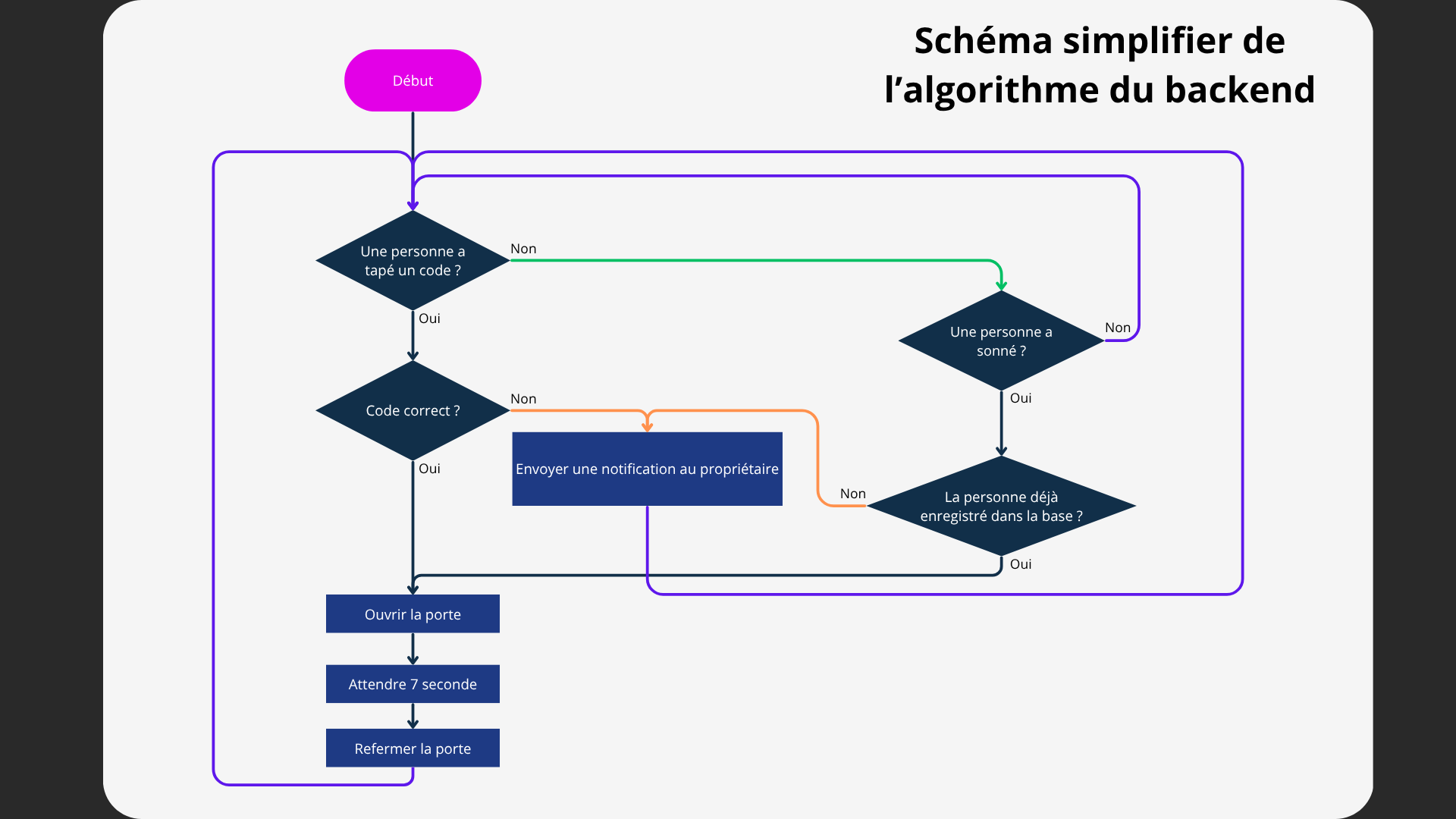

Algorithme simplifié du backend

Architecture

Partie Rôle Technologies
backend/raspberrypi Reconnaissance faciale, pilotage du relais et du bouton, API REST, notifications Python, Flask, OpenCV, face_recognition, gpiozero, pyserial
backend/arduino Digicode 4x4, écran LCD I2C, lecteur audio DFPlayer Mini C++ (Arduino)
mobile_app Ouverture à distance, historique des visiteurs inconnus, gestion des visages autorisés React Native, Expo

Le Raspberry Pi et l’Arduino communiquent par liaison série (USB). L’application mobile interroge l’API Flask en HTTP et reçoit l’état du verrou en temps réel via Server-Sent Events.

Matériel

Composant Utilisation
Raspberry Pi 5 (8 Go) Unité centrale
Caméra infrarouge Capture des visages
Écran 3,5” Interface locale
Bouton poussoir Déclenche la reconnaissance
Relais Commande de la gâche
Arduino + clavier 4x4 + LCD 16x2 Digicode
DFPlayer Mini Sons de verrouillage / déverrouillage

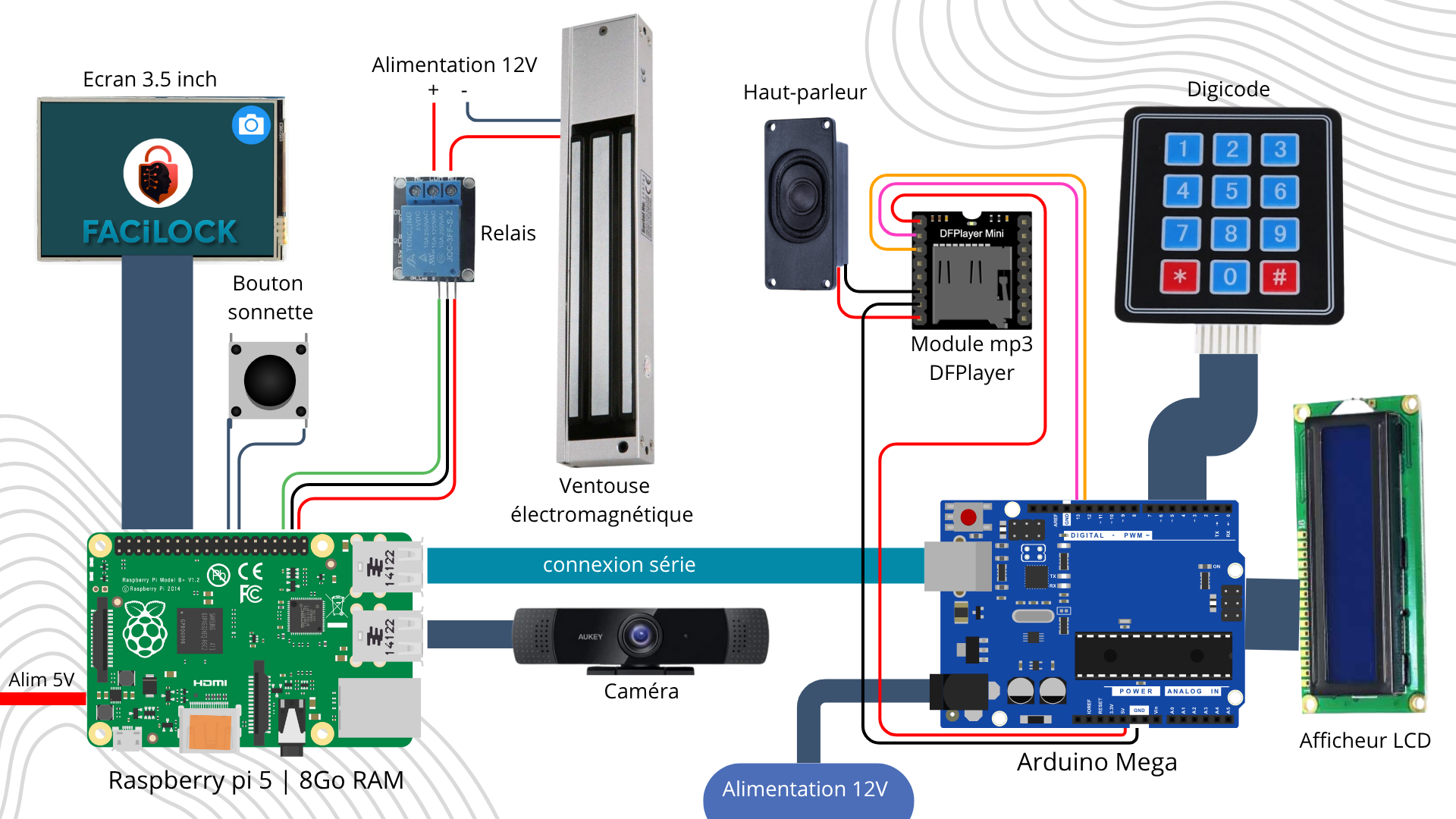

Schéma de câblage simplifié

API

Le serveur Flask écoute sur le port 5000. Chaque requête doit transmettre le jeton défini dans VIDEO_TOKEN (app.py) via le paramètre ?token=.

Méthode Route Description
POST /unlock Déverrouille la porte
GET /stream État du verrou en temps réel (SSE)
GET /notifications Liste les vidéos des visiteurs inconnus
DELETE /notifications/<video_id> Supprime une vidéo
GET /get_video Télécharge une vidéo
GET /authorized Liste les personnes autorisées
POST /authorized Ajoute une personne (images en base64)
PUT /authorized/<old_name> Renomme une personne
DELETE /authorized/<name> Supprime une personne
GET /authorized/<name>/images Liste les images d’une personne
GET /authorized/<name>/image Récupère une image
DELETE /authorized/<name>/image Supprime une image
POST /authorized_capture Prend des photos avec la caméra du Pi
POST /api/register_push_token Enregistre un jeton de notification Expo

Détails et installation : backend/raspberrypi/README.md.

Arborescence

FaciLock/
├── backend/
│   ├── arduino/              # Sketches du digicode (avec ou sans LCD / audio)
│   └── raspberrypi/          # Serveur Flask et reconnaissance faciale
│       ├── app.py
│       ├── icon/             # Icônes de l'interface locale
│       ├── tetes/            # Un dossier d'images par personne autorisée
│       └── requirements.txt
├── mobile_app/               # Application React Native (Expo)
└── docs/                     # Schémas et images

Démonstration

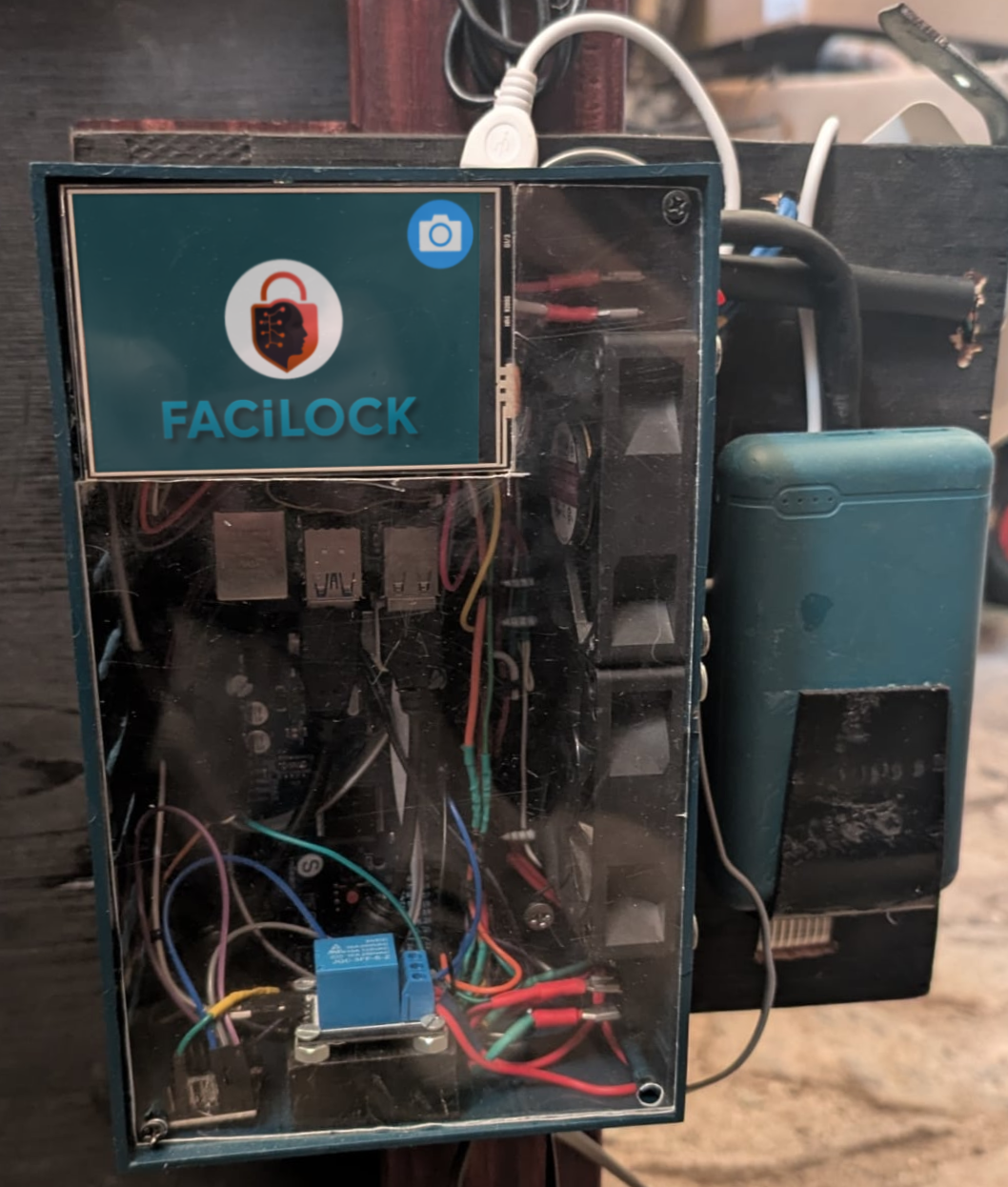

Écran du Raspberry Pi

https://github.com/user-attachments/assets/030c9b42-d527-4f9c-b894-ffae5ed32931

https://github.com/user-attachments/assets/c78db34c-b6a0-4d19-991c-1e6d8f9cd817

https://github.com/user-attachments/assets/aa9d5f4c-af0a-4c98-b0aa-f1e18a58ad64
